外付けロールスクリーン
Easy-ZIP

Easy-ZIP /
風に強い外付けスクリーン

オフィスビルに最適

ファサードの外部に取付けることで、高い遮熱性能を発揮します。また事務作業者を配慮した眩しさの低減、近隣住民へのガラス反射光による光害を防止するなどさまざまな用途に対応できます。
コントロールシステムとの連動により、最適な日射調整が可能です。

高い耐風圧性能

特殊なZIPガイドを採用。スクリーンの左右に溶着されたジッパーをガイドレールのU字型ライニングが挟み込んで強力に保持。スムーズなスクリーンの昇降を確保しながら強風によるばたつきを押さえ高層階での使用にも耐える構造になっています。

デザイン性

建物の外観デザインに大きく影響する外付けスクリーンとして豊富なカラーバリエーションを用意しています。ガイドレール、巻上げシャフトを収納するケーシングは粉体塗装されカラーはRAL CLASSICのコレクションから選択可能です。スクリーンは全30種類のカラーを用意しています。

シンプルな取付けを実現

ファサードにガイドレールを固定しケーシングを上からスライドさせるだけで取付け作業が完了します。ガイドレールは直付け、持ち出しタイプ、連窓ダブルタイプを全6種類用意しています。
またケーシングはスクリーン高さ、幅に応じた巻上げチューブの直径にあわせたサイズとデザインの組合せを全15種類用意し最適な納まりを実現します。

モーター駆動

スクリーンはケーシング内に収納されたチューブラーモーターにより昇降します。スイッチの操作で任意の高さで停止し、上限および下限では自動停止します。

スクリーンを選択する
自由な設計

ZIPガイドの構造

高い遮光性

スクリーンはガイドレールの全長にわたり配置されたU字型のライニングに挟み込まれています。光が漏れない構造のため遮光スクリーンとの組合せで高い遮光性が得られます。

スクリーンの透過率

透過率の異なるスクリーンが選択できます。外が透けて見える材質から全く光を透さないものまで用途に応じて使い分けることができます。
プライバシー保護から昼光利用まで幅広く対応が可能です。

スクリーンの材質
Soltis 86/92シリーズ
ポリエステルにPVCコーティングを施した材質。
約420g/m2。幅1770mm以上は溶着幅はぎ加工を行います。
Soltis B92シリーズ
ブラックアアウト(完全遮光)タイプ。ポリエステルをPVCで両面コーティングし光の透過を防ぎます。約650g/m2。幅1700mm以上は溶着幅はぎ加工を行います。
Screenシリーズ
グラスファイバーにPVCコーティングを施した材質。
約525g/m2。幅2500mm以上は溶着幅はぎ加工を行います。
SecuTexシリーズ
グラスファイバーにシリコンコーティングを施し防炎性能を持つ。約330g/m2
幅は2000mm(水平方向で使用)。製品高さが2000mmを越えると製品幅にかかわらず、水平方向でのジョイントとなります。

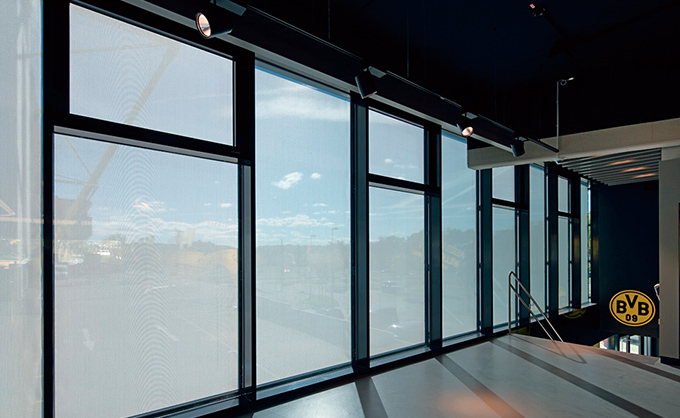

屋外が透けて見えるスクリーン。
ガイドレールとの隙間から入る直射日光はない。

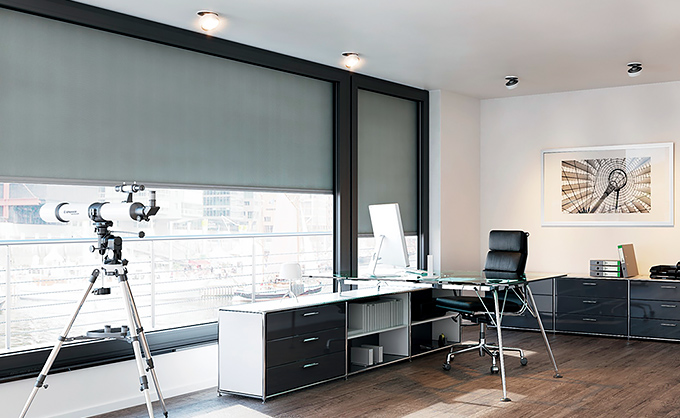

遮光性の高いスクリーン。
閉めれば完全にブラックアウトになる。

基準寸法

Easy-ZIP
<製品幅、製品高さの表記について>

製品幅:ガイドレールの外寸
製品高さ:ケーシング上端からガイドレール下端

寸法 a : 100 – 200mm
寸法b : 最大2000mm
寸法 c : 70 – 300mm

Easy-ZIP 取付例

ケーシング 90mm 壁付仕様

ケーシング 110mm ブラケット仕様

ブラインド、ロールスクリーンの制御に必要な機能をオールイン「ビル用日射制御システム」

  • 住宅・非住宅問わず
  • ビル建築、事務所あらゆる用途であらゆる規模の建物に対応したラインナップをご用意
    【制御可能なもの】
    外付け電動ブラインド、室内電動ブラインド、外付けロールスクリーン、室内ロールスクリーン、照明、電動窓(オペレータ)・中央監視システム(制御・監視モニタリング)

WMS(ヴァレーマモバイルシステム)

手元のリモコンで簡単操作ヴァレーマ社オリジナルのワイヤレスネットワークシステムです。晴天・曇天・強風・降雨などがモニターでき、簡単な自動制御システムがローコストで実現できます。

クリマトロニック・STD

太陽自動追尾機能が標準装備日射制御に求められる必要最小限の機能がパッケージされたリーズナブルなシステムです。簡単な初期設定と導入後の運用変更に伴う設定変更も容易にできるメンテナンス性を備えています。

クリマトロニック・KNX

太陽自動追尾機能+高い拡張性クリマトロニック(スタンダード)の機能に加え、ビルマネジメントシステムとの接続できる高い拡張性を備えています。年間カレンダーなどオプション機能等カスタマイズが可能です。

機能一覧表

制御機能・対応機能 システム名称
WMS(ヴァレーマモバイルシステム) クリマトロニック・STD クリマトロニック・KNX
センサー種類 WS plus Climatronic WS Climatronic WS
スラット トラッキング(太陽追尾) ×
陽光制御
夜明/夕暮 制御
降雨監視
風速監視
凍結監視 ×
タイマー(週間)
カレンダー(年間) × ×
スマートフォン操作
火報連動 ×
ライトアップ対応 ×
中央監視連動対応 × ×

〇は標準仕様(但し、スマートフォン操作、ライトアップ対応は追加機器が必要です。)
×は対応不可
WMSのタイマー(週間)は、WebControl proを追加する必要があります。
